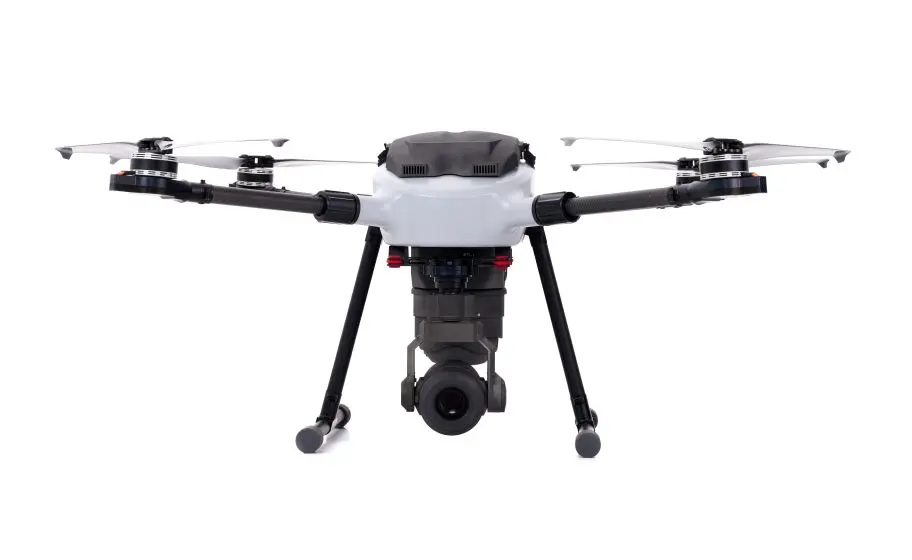

TOGAN
Otonom Döner Kanatlı
Gözcü İHA Sistemi
TOGAN® , taktik seviye keşif, gözetleme ve istihbarat görevlerinde kullanmak üzere tasarlanmış, özgün uçuş kontrol sistemi ve görev planlama yazılımına sahip, tek er tarafından taşınabilen ve kullanılabilen Döner Kanatlı Gözcü İHA Sistemidir.
TOGAN® , STM tarafından geliştirilen uçuş kontrol, görev planlama ve hedef tespit sistemleri vasıtasıyla, diğer STM platformlarıyla müşterek olarak görev yapabilmektedir.
Sistem, ileri seviye Elektro Optik ve Kızılötesi kamera sistemleri vasıtasıyla 30x’e kadar yakınlaştırma ile hem optik hem de fiziki hedef takibi kabiliyetine sahiptir.
TOGAN® , uçuş kontrol bilgisayarı ve müşterek Yer Kontrol İstasyonu vasıtasıyla, birden fazla platform ile otonom şekilde havada görev değişimi / devri kabiliyetine sahip olup, operatörlere kesintisiz ve uzun süreli gözetleme kabiliyeti sunmaktadır.
TOGAN platformları, müşterek Yer Kontrol İstasyonu yazılımı vasıtasıyla STM’nin Taşınabilir Vurucu İHA sistemlerine gerçek zamanlı, otomatik hedef bilgisi aktarabilecek şekilde tasarlanmıştır.
Sistem; “Döner Kanatlı İHA Platformu” ve “Yer Kontrol İstasyonu” bileşenlerinden oluşmaktadır.
Sistem Yetenekleri
- Muharebede Kanıtlanmış
- GNSS Bağımsız Görev Yapabilme
- Dikey Kalkış ve İniş
- Hızlı Kurulum Süresi (1 dakikadan az)

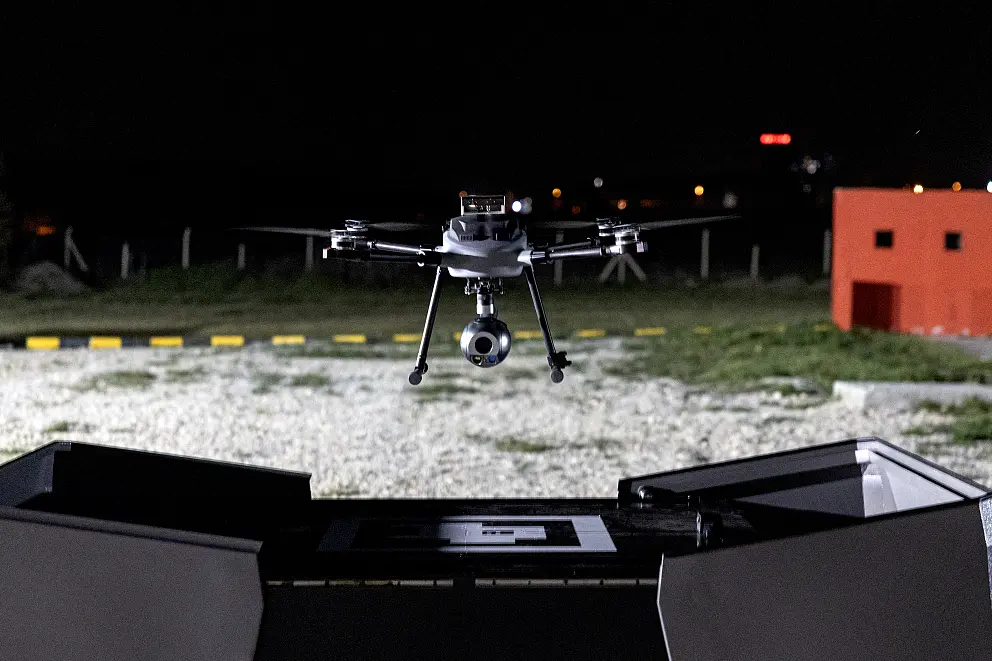

- Gündüz ve Gece Görev Yeteneği
- Düşük Radar Kesit Alanına Sahip Platform Tasarımı
- 30x Optik Yakınlaştırma Özelliği
- Hareketli Nesne Algılama ve Hedef Takibi
- Hedef Koordinat Tespiti ve Paylaşımı
- Tek Er Tarafından Kolay Taşıma ve Kullanım
- Görev İptal ve Otonom Eve Dönüş Yetenekleri
- Gelişmiş Görüntü Stabilizasyonu
- Hassas İniş Sensörü
- Kargu ve Boyga ile Birlikte Çalışabilirlik
- İleri Gözetleme ile Topçu Düzeltme Tanzimi
- Havada Otonom Görev Değişimi
- Kara Taşıtlarından İniş/Kalkış Yapabilme
- Hızlı Şarj Edilebilme
- Yüksek Çözünürlüklü Fotoğraf Çekme
- CRPA ve KERKES® Entegrayonu ile Elektronik Harbe Karşı Dayanımlı
Yer Kontrol
İstasyonu
| Kullanım Şekli | Mobil |
| Ekran | Dayanıklı Hassas Dokunmatik Ekran |
| Güneş Işığında Okunabilirlik | Mevcut |
| Askeri Çevresel Kalifikasyon Testleri | MIL-STD-810G |
| Suya ve Toza Dayanıklı Yapı | Mevcut |
| Çalışma Süresi | 2 saat |
| Çalışma Sıcaklığı | -20°C ila 50°C (-4°F ila 122°F) |
| Anten Tipi | Dâhili veya Harici Anten |
| Arayüz | USB-ETHERNET-HDMI |
| Askı Aparatı - Güneşlik | Mevcut |
Boyutlar
(Kollar açık, pervaneler hariç)
711x711×410 mm (U×G×Y)
Katlanmış
(Pervaneler dâhil)
500×450×410 mm (U×G×Y)
Faydalı Yük
3-Eksen Stabilize Görüntüleme Sistemi
(30x EO + IR)
Kalkış Ağırlığı
(Faydalı Yük dâhil)
7 kg
Uçuş süresi
(Faydalı Yük dâhil)
45 dk
Menzil
10 km (Harici Anten ile)
6.5 km (Dahili Anten ile)
Görüntüleme
EO/IR Kamera
30x Optik Zoom
Maksimum Uçuş İrtifası
3000 m (MSL)
Seyir Hızı
20 m/s
Rüzgar Direnci
10 m/s
45 Dakika Görev Süresi
10 Km Menzil
Gece ve Gündüz Görüş Podu
3 Eksen Stabilize Görüntüleme Sistemi (30 x Zoom)
Opsiyonlar
| Opsiyonel CRPA | Opsiyonel KERKES | |
| Boyutlar (Kollar açık, pervaneler hariç) | 711x711×490 mm (U×G×Y) | 711x711×490 mm (U×G×Y) |
| Katlanmış (Pervaneler dâhil) | 500×450×490 mm (U×G×Y) | 500×450×490 mm (U×G×Y) |
| Kalkış Ağırlığı (Faydalı Yük dâhil) | 7.6 kg | 7.6 kg |
| Uçuş süresi (Faydalı Yük dâhil) | 35 dk | 30 dk |
Diğer Faaliyet Alanlarımız
Türkiye’nin savunma sanayii ihtiyaçları öncelikli olmak üzere sahip olduğumuz teknoloji tabanlı faaliyetlerimizi; kamu ve özel sektör ihtiyaçlarına yönelik çeşitlendiriyor ve sivil havacılıktan, tarıma, sağlıktan, enerjiye uzanan geniş bir yelpazede yenilikçi çözümler üretiyoruz.
TOGAN, STM tarafından geliştirilen, taktik keşif ve gözetleme görevleri için kullanılan otonom çok rotorlu İHA sistemidir.
TOGAN; keşif, gözetleme, hedef tespiti, sınır güvenliği ve operasyonel istihbarat görevlerinde kullanılır.
Evet. TOGAN, GNSS olmayan ortamlarda ve GNSS’in karıştırıldığı (jamming) durumlarında dahi görevini sürdürecek bir kabiliyete sahiptir. STM, bu kabiliyeti KERKES projesi ile Türkiye’ye kazandırmıştır ve şu anda Türk Güvenlik Güçlerinde çok sayıda KERKES entegerli TOGAN görev yapmaktadır.
TOGAN, gündüz ve gece koşullarında, farklı sensör konfigürasyonlarıyla etkili ISR (istihbarat–gözetleme–keşif) görevleri yapabilir.
TOGAN; sınır güvenliği, terörle mücadele, kritik tesis koruması, devriye, asayiş ve taktik operasyonlar için tercih edilen bir keşif İHA’sıdır.
Evet. TOGAN, Türkiye’de güvenlik güçleri tarafından aktif olarak sahada kullanılan, operasyonel olarak kanıtlanmış (combat-proven) bir sistemdir. Aynı zamanda Afrika’da iki ülkeye ihraç edilmiştir.
KARGU, üç farklı kıtada 15’e yakın ülke tarafından tercih edilmekte ve aktif olarak kullanılmaktadır. Ülke isimleri resmî olarak paylaşılmamaktadır.
TOGAN, görev profiline bağlı olarak 45 dakikaya kadar havada kalabilmektedir.
Evet. TOGAN, gelişmiş görüntü işleme teknolojileri sayesinde otonom hedef tespiti ve takibi yapabilmektedir. TOGAN platformları, müşterek Yer Kontrol İstasyonu yazılımı vasıtasıyla STM’nin Taşınabilir Vurucu İHA sistemlerine gerçek zamanlı, otomatik hedef bilgisi aktarabilecek şekilde tasarlanmıştır.
TOGAN, operasyon koşullarına bağlı olarak 10 km’ye kadar etkili görev menziline sahiptir.
TOGAN, STM’nin geliştirdiği mimarilerle diğer İHA’larla ve taktik unsurlarla koordineli görev icra edebilir. TOGAN , uçuş kontrol bilgisayarı ve müşterek Yer Kontrol İstasyonu vasıtasıyla, birden fazla platform ile otonom şekilde havada görev değişimi / devri kabiliyetine sahip olup, operatörlere kesintisiz ve uzun süreli gözetleme kabiliyeti sunmaktadır. Ayrıca insanlı/insansız kara ve deniz araçları ile müşterek görev yapabilmektedir.
Evet. TOGAN’ın kontrol sistemi kullanıcı dostudur ve tek bir operatör tarafından kolayca yönetilebilir.
TOGAN, görev gereksinimlerine göre 3.000 metre irtifaya kadar etkili şekilde görev yapabilmektedir.
