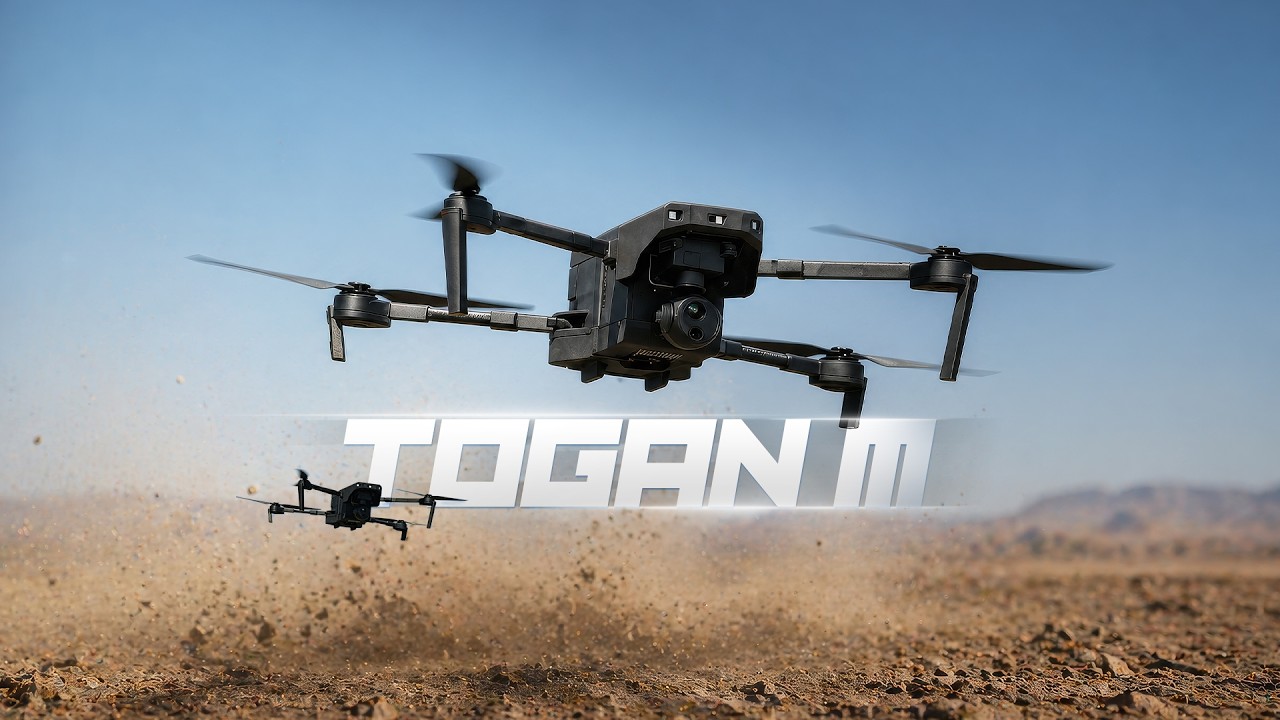

TOGAN M
Mini Keşif Gözlem İHA Sistemi
TOGAN-M® , kritik keşif ve gözetleme görevleri için STM’nin özgün uçuş kontrol ve yer kontrol yazılımlarıyla geliştirilmiş, çok rotorlu bir mini İHA sistemidir.
2,5 kg altındaki kompakt ve katlanabilir yapısıyla tek er tarafından çantada taşınabilen sistem, özellikle asimetrik harp sahasında atik birliklerin ihtiyaç duyduğu hızlı ve güvenilir istihbarat-keşif-gözetleme çözümü sunmaktadır.
Elektronik harp koşullarına dayanıklı yapısı ve gelişmiş görüntüleme teknolojileriyle TOGAN-M, hem askeri hem de stratejik sivil kullanım senaryoları için maliyet etkin ve yerli bir çözüm sunmaktadır.
Üç eksen stabilize gimbal üzerinde bütünleşik yüksek çözünürlüklü gündüz ve termal (gece) kamera sistemlerine sahip olan TOGAN-M; farklı optik yakınlaştırma seviyeleri ve askeri standartlarda özelleştirilmiş uçuş kontrol yazılımıyla keşif-gözetleme görevlerinde etkin çözümler sunar.
Sistem, askeri koordinat sistemi kullanımı ve askeri harita altlığı kullanımına uygun olarak tasarlanmıştır.
Kompakt Yer Kontrol İstasyonu (YKİ) tasarımı ve bütünleşik gimbal sistemi ile yerleşim yerleri gibi kısıtlı alanlarda ve açık araziler; farklı çevre koşullarında keşif gözetleme kabiliyetine sahiptir.
Sistem Yetenekleri
- 1 Dakikanın Altında Hızlı Kurulum
- Kompakt Tasarım ile Kolay Taşıma
- Çift EO Kamera ile Optik ve Dijital Hibrit Zoom Kabiliyeti
- Bütünleşik Termal Kamera ile Gece Görüşü
- Bütünleşik Lrf ile Hassas Mesafe Ölçümü
- Görev Planlama Kabiliyeti
- Gnss Bağımsız Otonom İniş ve Kalkış Kabiliyeti
- Gnss’siz Kullanım İçin Akış Kamerası
- Otonom Görev Kabiliyeti
- Fotoğraf ve Video Kaydetme ve Aktarım Kabiliyeti
- LTE ile Kullanım Kabiliyeti
- Mini Yer Kontrol İstasyonu
- YKİ Üzerinden Eğitim Simülasyonu Kullanımı
- Çarpışma Engelleme Kabiliyeti
Geometrik Konfigürasyonu
Dört Motorlu İHA
Kalkış Ağırlığı (Kamera Dahil)
2350 gr
Havada Kalma Süresi
30 dk
Otonom Seyir Hızı
15 m/s
Rüzgar Direnci
10 m/s
Çalışma Sıcaklığı
-10 °C - +40 °C
Haberleşme Menzili
6500 m (görüş hattı)
Görev İrtifası (AGL/MSL)
500m / 3000m
GNSS’siz Mod Otonom Kabiliyetleri
Otonom İniş, Otonom Kalkış, Hover
Otonom Görü Kabiliyetleri
Hedef Takibi, Hareketli Hedef Takibi
Görsel Tabanlı İniş Kabiliyeti
Görsel Referans İşareti Tabanlı Tam Otonom İniş
Gimbal Kabiliyetleri
3 Eksen Stabilizasyon ve kontrole sahip kamera
Kamera Kabiliyetleri
- Bütünleşik POD (EO/IR/LRF)
- 4K Çözünürlüklü Çift Elektro Optik Kamera,
- 5 x Optik Yakınlaştırma,
- 30 x Hibrit Yakınlaştırma
Veri Linki Kabiliyetleri
- Frekans Atlamalı Haberleşme Sistemi
- Haberleşme Menzili: 6500 m
LTE Kabiliyeti
- İHA Kontrolü ve Video Aktarımı
- Aktivasyon: Link Kaybında Otonom Olarak
- Haberleşme Menzili: Sınırsız (Baz İstasyonu İletişimi)
Diğer Faaliyet Alanlarımız
Türkiye’nin savunma sanayii ihtiyaçları öncelikli olmak üzere sahip olduğumuz teknoloji tabanlı faaliyetlerimizi; kamu ve özel sektör ihtiyaçlarına yönelik çeşitlendiriyor ve sivil havacılıktan, tarıma, sağlıktan, enerjiye uzanan geniş bir yelpazede yenilikçi çözümler üretiyoruz.
TOGAN-M, kritik keşif ve gözetleme görevleri için tasarlanmış, STM'nin özgün uçuş kontrol ve yer kontrol yazılımlarıyla geliştirilen çok rotorlu bir mini İHA sistemidir. 2.350 gram kalkış ağırlığıyla tek er tarafından çantada taşınabilmekte ve 1 dakikanın altında göreve hazır hale getirilebilmektedir.
TOGAN-M, kamera dahil 2.350 gram kalkış ağırlığıyla 30 dakika havada kalabilmektedir. Haberleşme menzili görüş hattında 6.500 metreye ulaşmakta; LTE modülü aktif edildiğinde baz istasyonu iletişimi aracılığıyla sınırsız menzille görev icra edebilmektedir.
Evet. TOGAN-M, GNSS sinyali olmayan ortamlarda akış kamerası (optical flow) desteğiyle otonom kalkış, iniş ve hover yapabilmektedir. Bu sayede elektronik harp ortamlarında veya GNSS'in kullanılamadığı kısıtlı alanlarda da güvenilir operasyon icra eder.
TOGAN-M, üç eksen stabilize gimbal üzerinde bütünleşik EO/IR/LRF POD ile donatılmıştır. 4K çözünürlüklü çift elektro-optik kamera, 5x optik ve 30x hibrit yakınlaştırma, entegre termal kamera ve lazer mesafe ölçer (LRF) ile gündüz ve gece koşullarında hassas keşif-gözetleme gerçekleştirmektedir.
Evet. Bütünleşik termal (kızılötesi) kamera sayesinde TOGAN-M, gece ve düşük görüş koşullarında da etkin görev icra etmektedir. EO ve IR kameralar aynı gimbal üzerinde birlikte çalışarak operatöre tam gece görüş kabiliyeti sunmaktadır.
TOGAN-M; asimetrik harp sahasında keşif ve gözetleme (ISR), sınır güvenliği, şehir içi operasyonlarda durumsal farkındalık, kritik altyapı izleme ve hedef tespiti görevlerinde kullanılır. Askeri koordinat sistemi ve askeri harita altlığı uyumluluğu sayesinde standart kara harekât konseptleriyle tam entegrasyon sağlar.
TOGAN-M, frekans atlamalı (frequency hopping) haberleşme sistemi ve GNSS bağımsız çalışma kabiliyetiyle elektronik harp ortamlarına karşı dirençli bir yapıya sahiptir. Sistem, link kaybı durumunda LTE'ye otomatik geçiş yaparak kesintisiz kontrol imkânı sunar.
TOGAN-M, TOGAN'ın kompakt ve mini versiyonudur. 2.350 gr kalkış ağırlığıyla tek er tarafından çantada taşınabilen TOGAN-M; daha küçük operasyonel ayak izi, hızlı konuşlanma ve LTE bağlantısı gibi ek kabiliyetler sunar. Her iki sistem de STM'nin özgün yazılımlarıyla çalışmaktadır.
